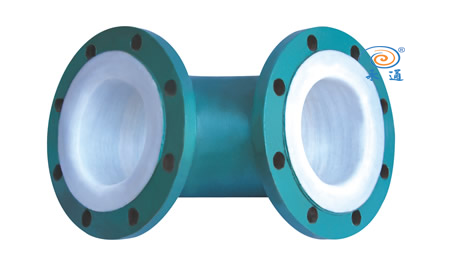

衬四氟弯头

衬四氟弯头适用范围

可用在除钠萘溶液和液态碱金属外的强酸强碱和有机物环境。耐高温可在正常工况下使用。

衬四氟弯头工作原理

衬四氟弯头是将聚四氟乙烯（铁氟龙）防腐材料内衬与弯头内表面形成一个紧密结合面耐高温耐正负压力，可采用热塑成型法或者是整体粘贴模压法进行加工制造。

衬四氟弯头介绍

衬四氟弯头主要用于连接两根公称通径相同或者不同的管子，使管路作一定角度转弯。
外体材料分类：

1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，ppc等。
2.以制作方法划分可分为推制、压制、锻制、铸造等。
3、按照生产工艺可分为：焊接弯头、冲压弯头、铸造弯头等。
4.以制造标准划分可分为国标、电标、水标、美标、德标、日标、俄标等。
在管路系统中，弯头是改变管路方向的管件。
按角度分，有45°及90°180°三种常用的，另外根据工程需要还包括60°等其他非正常角度弯头。
弯头的材料有铸铁、不锈钢、合金钢、可煅铸铁、碳钢、有色金属及塑料等。
与管子联结的方式有：直接焊接（最常用的方式）法兰联结、螺纹联结及承插式联结等。

衬四氟弯头选型示例

公称通径 Nominal Diameter		端部外径 Outside Diameter at Bevel		中心至端面 Center to End			中心至中心 Center to Center		背面至端面 Back to Face
				45°弯头 45°Elbow	90°弯头 90°Elbow		180°弯头 180°Elbow
				B	A		O		K
DN	NPS	A 系列 Series A	B 系列 Series B	长半径 Long Radius	长半径 Long Radius	短半径 Short Radius	长半径 Long Radius	短半径 Short Radius	长半径(A系列) Long Radius	短半径(A系列) Short Radius
15	1/2	21.3	18	16	38	-	76	-	48	-
20	3/4	26.9	25	19	38	-	76	-	51	-
25	1	33.7	32	22	38	25	76	51	56	41
32	1.1/4	42.4	38	25	48	32	95	64	70	52
40	1.1/2	48.3	45	29	57	38	114	76	83	62
50	2	60.3	57	35	76	51	152	102	106	81
65	2.1/2	76.1(73)	76	44	95	64	190	127	132	100
80	3	88.9	89	51	114	76	229	152	159	121
90	3.1/2	101.6	-	57	133	89	267	178	184	140
100	4	114.3	108	64	152	102	305	203	210	159
125	5	139.7	133	79	190	127	381	254	262	197
150	6	168.3	159	95	229	152	457	305	313	237
200	8	219.1	219	127	305	203	610	406	414	313
250	10	273.0	273	159	381	254	762	508	518	391
300	12	323.9	325	190	457	305	914	610	619	467
350	14	355.6	377	222	533	356	1067	711	711	533
400	16	406.4	426	254	610	406	1219	813	813	610
450	18	457.2	478	286	686	457	1372	914	914	686
500	20	508.0	529	318	762	508	1524	1016	1016	762
550	22	559	-	343	838	559	1676	1118	1118	838
600	24	610	630	381	914	610	1829	1219	1219	914
650	26	660	-	406	991	660	1982	1320	-	-
700	28	711	720	438	1067	711	2134	1422	-	-
750	30	762	-	470	1143	762	2286	1524	-	-
800	32	813	820	502	1219	813	2438	1626	-	-
850	34	864	-	533	1295	864	2590	1728	-	-
900	36	914	920	565	1372	914	2744	1828	-	-
950	38	965	-	600	1448	965	2896	1930	-	-
1000	40	1016	1020	632	1524	1016	3048	2032	-	-
1050	42	1067	-	660	1600	1067	3200	2134	-	-
1100	44	1118	1120	695	1676	1118	3352	2236	-	-
1150	46	1168	-	727	1753	1168	3506	2336	-	-
1200	48	1220	1220	759	1829	1219	3658	2440	-	-
