硫酸储罐

硫酸储罐规格：容积0.1-150立方，厚度4-16mm。
硫酸储罐形式：立式、卧式、平封头、椭圆封头、圆形、方形、锥形、平底、圆底、斜底、锥底等式样
工作条件：常压

一、浓硫酸储罐

浓硫酸可以用碳钢储存，根据浓度不同可分为稀硫酸，浓硫酸，发烟硫酸等，质量分数大于70%浓硫酸遇铁可以发生钝化现象，硫酸会将钢材表面氧化，形成一层氧化层。由于浓硫酸里面水分较少，没有游离的离子，氧化层就不会再被氧化腐蚀，但要留有一定的腐蚀余量。

1. 硫酸对碳钢的腐蚀原理：
   碳钢在硫酸中发生的腐蚀过程是典型的电化学腐蚀。其化学反应式表述如下：
   Fe+H2SO4→H2 +FeSO4
   金属材料的本质、表面状态及金属阴极相杂质、pH值、温度都会影响到金属的氢去极化腐蚀。
2. 硫酸腐蚀的特点
   不同浓度的硫酸，其腐蚀性具有如下突出特征：
   在一定的温度下，稀硫酸对碳钢的腐蚀速率随浓度的提高而增强；达到一定浓度后，腐蚀速率随浓度的提高而急剧下降。
   硫酸的腐蚀的另一个特点是：同一浓度的硫酸随着温度的增加，腐蚀性会大大增加。
   硫酸的腐蚀性除与浓度和温度有关外，酸中的杂质对腐蚀也有较大的影响。
   此外，一些物理因素如介质流速、固相颗粒、结垢等也影响腐蚀性。

3. 碳钢浓硫酸储罐使用注意：

• 注意防止吸潮，可在浓硫酸储罐呼吸线上加干燥剂或大型储罐可以加氮封，隔离水汽。
• 将储罐内表面清理干净，不要残留过多的异物
• 浓硫酸流速在0.67m/s以上时，会引起湍流腐蚀，破坏钝化层，特别在管线的进出口位置

二、稀硫酸储罐

由于稀硫酸即使在较低的温度下腐蚀性也很大，因此需要采用更耐腐蚀的材料，如在一定的浓度及温度下可以采用316L不锈钢，不过相较于316L硫酸储罐的高价格，采用碳钢衬聚四氟乙烯储罐可以大幅节约成本，同时对各种浓度的硫酸有更广泛的适应性。(可参照<腐蚀数据手册>)

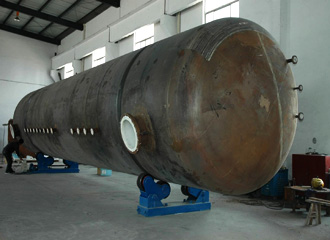

成都某化工厂定制的20立方钢衬聚四氟乙烯稀硫酸储罐

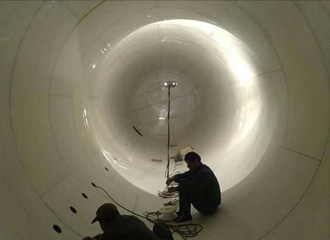

大型稀硫酸储罐采用聚四氟乙烯板衬工艺

三、配套用于硫酸储罐的输送管道

碳钢管在一定条件下可以输送浓硫酸，但是要将流速控制在临界速度0.67m/s以下，超过这个流速会引起湍流腐蚀，特别在管线的进出口位置。建议使用衬四氟碳钢管以获得较强的耐腐蚀性和较广适应性。在我司承接的化工厂硫酸管线改造中，在客户原硫酸管线发生严重腐蚀后改用衬四氟碳钢管一年多时间，目前状况良好。
